適用范圍:
YB-12系列預裝式變電站,是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電裝置,用于城市調動建筑、城鄉建筑、廣場公園、居民小區、高新技術開發區、中小型工廠、礦工油田以及臨時施工用電等場所,作配電系統中接受和分配電能之用。
YB-12系列預裝式箱式變電站,具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點,與常規土建式變電站相比,同容量的箱式變電站占地面積通常僅為常規變電站的1/10-1/5,大大減少了設計工作量及施工量,也可用于雙源或放射終端配電系統,是目前城鄉變電站建設和改造的新型成套設備。
本產品符合GB/T17467《高壓/低壓預裝式變電站》的標準和SD320《箱式變電站技術條件》。

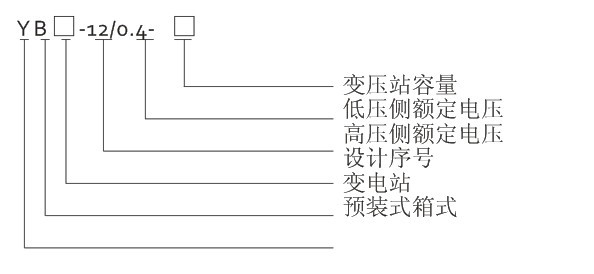

型號及其定義:
使用環境條件:
海拔高度: 1000m及以下
環境溫度: -25℃~+40℃、24h周期內平均溫度不超過+35℃;
風速: 不超過35m/s;
空氣相對濕度: 不超過90%(+25℃);
地震水平加速度: 不大于0.4m/S2,垂直加速度不大于0.2m/S2;
無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
注: 特殊使用條件,訂貨時與我公司協商解決。

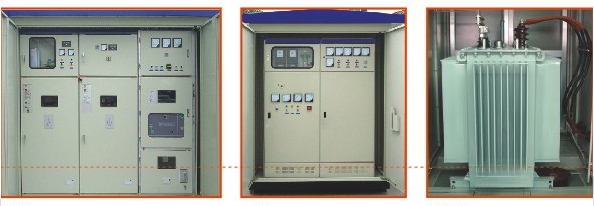

產品結構特點:
本產品由高壓配電裝置變壓器及低壓配電裝置聯接而成,分成三個功能室,即高壓室、變壓器室和低壓室,高、低壓室功能齊全,高壓側一次供電系統,可布置成環網供電、終端供電、雙電源供電等多種供電方式,還可裝設高壓計量元件,滿足高壓計量的要求。變壓器室可選擇S7、S9、S11以及其他低損耗油浸式變壓器和干式變壓器;變壓器室設有自起動面板或柜裝式結構組成用戶所需供電方案,有動力配電,照明配電、無功功率補償、電能計量和電量測量等多種功能,滿足用戶的不同要求,并方便用戶的供電管理和提高供電質量。
高壓室結構緊湊合理、并且有全方面防誤操作連鎖功能。變壓器在用戶有要求時,可設有軌道能方便地從變壓器兩側大門進出。各室均有自動照明裝置,另外高、低壓室外所選用全部元件性能可靠、操作方便、使產品運行安全可靠、操作維護。
采用自然通風和強迫通風兩種方式、使通風冷卻性能良好。變壓器室有溫控儀,能自動控制變壓器溫度,保證變壓器滿負荷運行。
箱體結構采用鋼板、鋁合金板、復合板等材料制作,經防腐處理,具備長期戶外使用的條件,確保防腐、防水、防塵性能,使用壽命長,同時外形有普通型、景觀型等各種造型設計,以滿足不同場合使用。
海拔2000米及以下,機械壽命≦30000次。環境溫度::-35℃-+40℃
