產品概述:
XGN2-12型箱式固定式交流金屬開關設備(簡稱“開關設備”),適用于額定電壓為6.3~12kV、50Hz,額定電流630A~4000A三相交流單母線、雙母線、單母線帶旁路系統,作為接受和分配電能之用??蓾M足各種類型發電廠、變電站(所)及工礦企業的使用要求。
本產品符合國家標準GB3906《3~35kV交流金屬封閉開關設備》、IEC298《交流金屬封閉開關設備和控制設備》、及DL/T402、DL/T404標準,達到“五防”閉鎖要求。

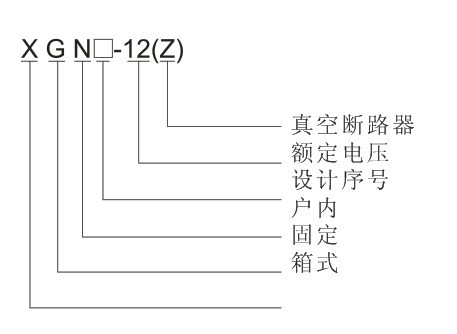

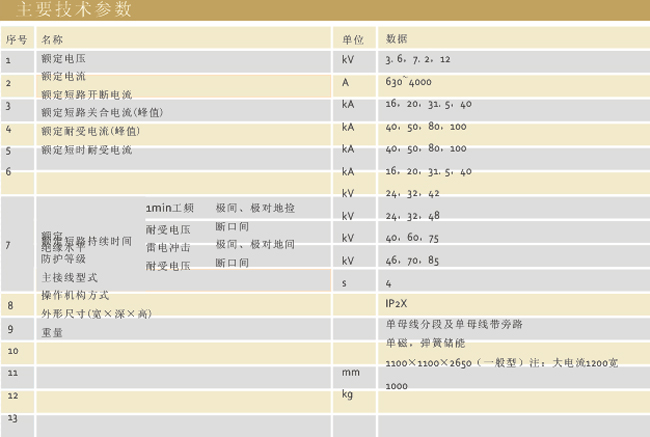

型號及其含義:
正常使用條件:
周圍空氣溫度:-15℃~+40℃;
海拔高度:1000m以下;
濕度條件:
日平均值不大于95%,水蒸氣壓力日平均值不超2.2kpa;
日平均值不大于90%,水蒸氣壓力月平均值不超1.8kpa。
地震強度:不超過8度;
沒有腐蝕性或可燃性氣體等明顯污染的場所。
結構特點:
XGN2-12開關柜為金屬封閉箱式結構,柜體骨架由角鋼焊接而成,柜內分為斷路器室、母線室、電纜室、繼電器室等,室與室之間用鋼板隔開。
1. 斷路器室在柜體前下部,斷路器的轉動由拉桿與操動機構連接,斷路器上接線端子與上隔離開關連接,斷路器下接線端子與電流互感器連接,電流互感器與下隔離開關的接線端子連接,斷路器室還設有壓力釋放通道,若內部電弧發生,氣體可通過排氣通道將壓力釋放。
2. 母線室在柜體后上部,為了減少柜體高度,母線呈品字形排列,以7350N抗彎強度的瓷質絕緣子支持,母線與上隔離開關接線端子相連接,相鄰兩柜母線室之間可隔離。
3. 電纜室在柜體下部的后方,電纜室內支持絕緣子可設有電壓監視裝置,電纜固定在支架上,對于主結線為聯絡方案時,本室則為聯絡電纜室。繼電器室在柜體上部前方,門上可安裝指示儀表、信號元件等二次元件,頂部還可布置二次小母線。
4. 斷路器的操動機構裝在正面左邊位置,其上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護,前面檢修繼電器室的二次元件,維護操動機構,機械聯鎖及傳動部分,檢修斷路器。后面維修主母線和電纜終端,在斷路器室裝有照明燈。前門的下方設有與柜寬方向平行的接地銅母線,其截面為4×40mm2。
5. 機械聯鎖:為了防止帶負荷分合隔離開關,防止誤分誤合斷路器,防止誤入帶電間隔;防止帶電合接地開關;防止
帶接地刀合閘,開關柜采用相應的機械聯鎖,機械聯鎖的動作原理如下:
5.1 停電操作(運行一檢修)
開關柜處于工作位置,即上下隔離開關、斷路器處于合閘狀態,前后門己鎖好,并處于帶電運行之中,這時的小手柄處于工作位置。先將斷路器分閘后,再將小手柄扳到“分斷閉鎖”位置,這時斷路器不能合閘,將操作手柄插入下隔離的操作孔內從上住下拉,拉到下隔離分閘位置,將手柄拿下,再插入上隔離操作孔內,從上往下拉,拉到上隔離分閘位置,再將操作手柄拿下,插入接地開關操作孔內,從下向上推,使接地開關處于合閘位置,這時可將小手柄扳至“檢修”位置??上却蜷_前門,取出門后邊鑰匙打開后門,停電操作完畢,檢修人員對斷路器室及電纜室進行維護和檢修。
5.2 送電操作(檢修一運行)
若已檢修完畢,需要送電,其操作程序如下:
將后門關閉,鑰匙取出后關前門,將小手柄從“檢修”位置扳到“分斷閉鎖”位置,這時前門被鎖定,斷路器不能合閘,用操作手柄插入接地開關操作孔內,從上向下拉,使接地開關處于分閘位置,將操作手柄拿下,再插入上隔離的操作孔內,從下向上推,使上隔離處于合閘位置,將操作手柄拿下,插入下隔離的操作孔內,從下向上推,使下隔離處于合閘位置,取出操作手柄,將小手柄扳至工作位置,這時可將斷路器合閘。

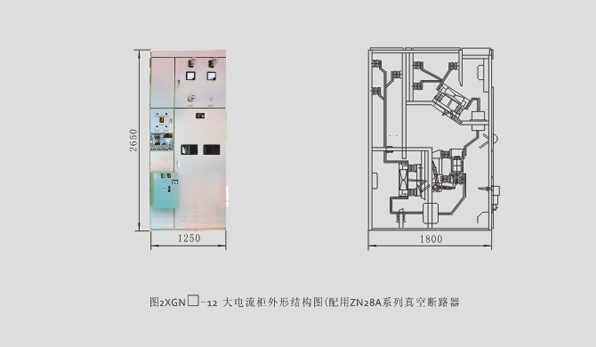

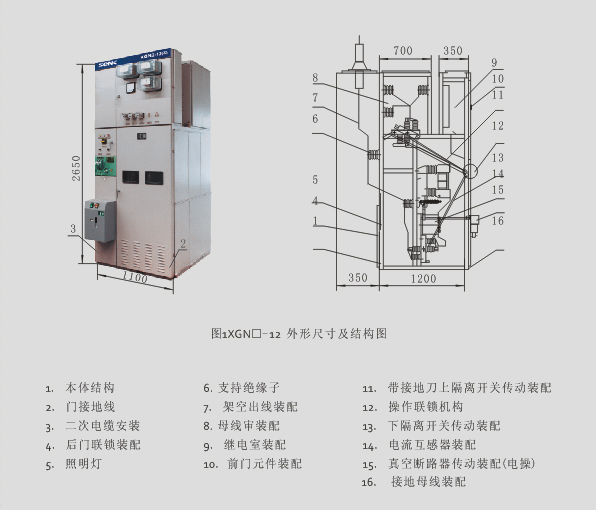

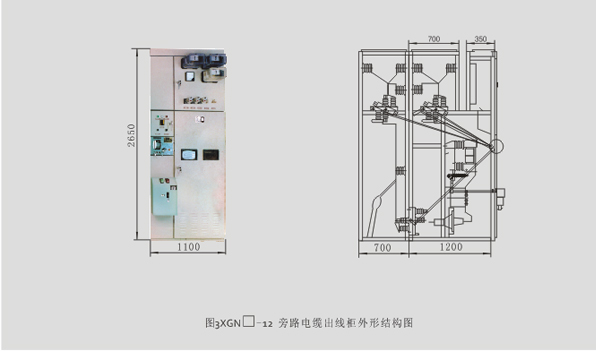

5.3 產品外形尺寸及結構圖(見圖1、圖2、圖3)

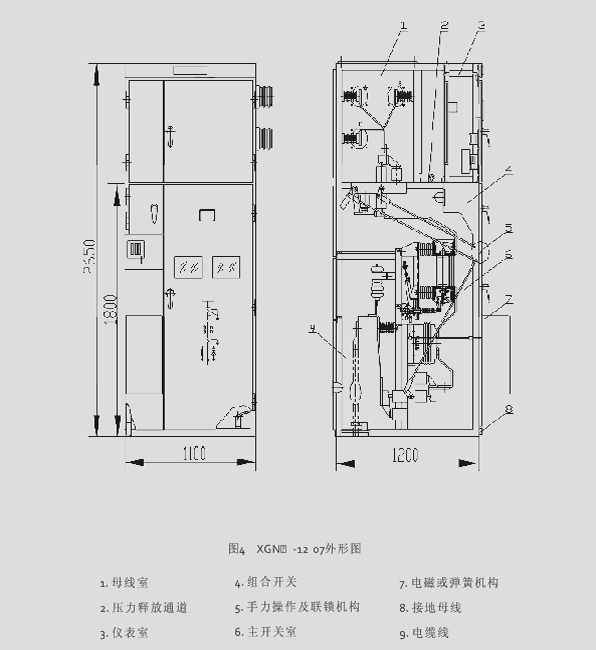

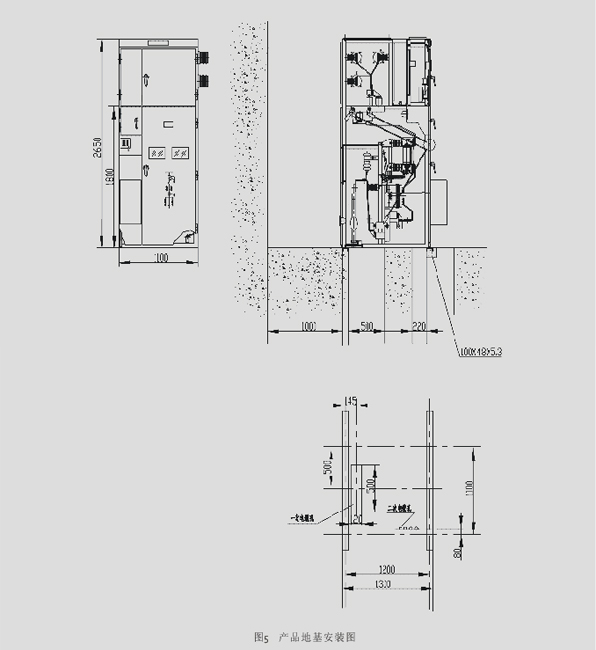

5.4 產品07外形圖見圖4,產品地基圖地圖5
海拔2000米及以下,機械壽命≦30000次。環境溫度::-35℃-+40℃
