MDmaxST低壓開關柜
應用領域:
汽車制造 鋼鐵冶金 造紙印刷 石油化工 食品醫藥 煙草酒業 數據中心 發電站 船舶及海上平臺 市政基礎建設 公共交通 環保處理 學校醫院 * 金融通訊 * 寫字樓 * 購物中心 * 倉儲中心 * * 代表較適合MDmax FC應用的場合。
概述:
MDmax® 低壓開關柜分為MDmax ST 和MDmax FC兩大系列,是經過完全型式試驗(簡稱TTA)的組合式多功能低壓開關柜,符合GB7251.1-2005和IEC60439-1標準。電氣及機械設計采用模塊化原理,通過選用標準元件和標準組件,實現組柜方案的緊湊性、多樣性和靈活性。
MDmax®低壓開關柜是適用于戶內安裝的電氣設備。
工作和環境條件:
MDmax®低壓開關柜是適用于戶內安裝的電氣設備。
環境溫度
短時最高溫度 +40℃
24小時最高平均溫度 +35℃
最低溫度 -5℃
設備在高于上述環境溫度中使用時應降容運行。
環境條件:
正常工作時氣候環境按GB7251.1-2005和IEC60439-1標準的相關規定,周圍環境相對濕度:40℃時為50%。
開關柜戶內安裝地點的條件應符合相應標準的要求。在會產生凝露的場合,開關柜里面會采用通風或加熱等措施來防止凝露。如開關柜安裝在高于海拔2000米以上,設備要相應降容運行。
包裝與運輸:
包裝
開關柜在全部裝配齊全并經檢驗合格后,方可裝箱運輸。裝箱可單臺或多臺,但在運輸單元中,開關柜聯拼后的凈總長不應超過2000mm。在運輸和中間存儲期間,應選擇合適的包裝對柜體進行安全的保護。
下面的設備和材料,需和柜體分開,并單獨包裝運輸:
• 抽出式空氣斷路器和額定電流超過1000A的抽出式塑殼斷路器
• 熔斷器單元
• 重量大于25kg的變壓器和電抗器
• 重量大于100kg的抽屜單元
• 帶大于2KVAR的單項控制變壓器的模塊
• 貴重的精密儀器
• 熒光管
• 備用的抽屜
運輸
1) 開關柜需用起重機或叉車進行裝卸。
2) 在工地現場,宜用手動液壓叉車在平坦的地面進行移動。當用手推車運輸時,開關柜很容易傾斜,因此開關柜的木質托盤與地面的距離不允許超過3mm。
3) 緊急情況下,可通過滾木(最少3根),但開關柜重量需小于1200kg。開關柜體在運輸過程中必需保持豎直,避免傾斜。如果門口高度不允許豎直運輸?shù)脑?,單柜(不帶抽屜的抽屜柜,不帶斷路器的開關柜)可以傾斜到水平位置。在這種情況下,開關柜必須有一個寬面來支撐。
4) 針對起重機運輸?shù)拈_(kāi)關柜,運輸單元必須配置4個吊腳。任何設備的吊裝都不可以直接連接到骨架上,吊繩在起重機吊鉤處的角度不允許大于120°

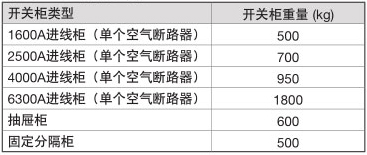

開關柜重量近似值參考表:
開關柜的安裝與通道:

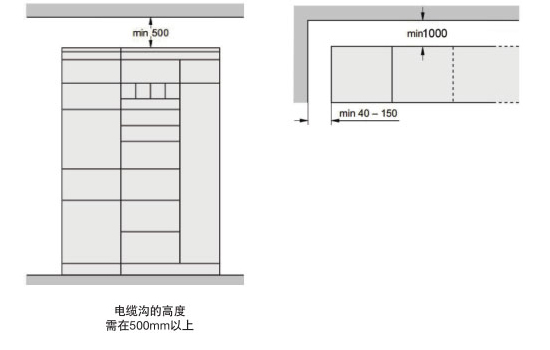

開關柜在配電室內必須豎直安裝。配電室內應有安裝底座,底座的水平公差需保持在±1 mm/1m以內,并需通過專用的水平檢測儀器來保證這一點。開關柜豎起后,需焊接或用螺栓固定在底座上,螺栓固定僅限于電纜下出線有電纜溝的情況,考慮到電纜的彎曲半徑和足夠的空間,建議電纜溝的高度需在500mm 以上。開關柜四周距墻尺寸見下圖
為保證較容易的放置最右側的一個開關柜,成排布置的開關柜的右側距墻尺寸需大于600mm。
塊
