概述：

　　本系列低壓抽出式開關柜是一種用標準模件由工廠組裝（FBA）的組合式柜型，其技術已達到九十年代末國際水平。

　　本系列低壓抽出式開關柜適用于發電廠、變電站、石油化工、冶金鋼鐵、交通能源、輕工紡織等廠礦企業和住宅小區、高層建筑等場所、作為交流50~60Hz，額定工作電壓交流660V及以下的電力系統的配電設備的電能轉換、分配及控制之用。

　　本裝置符合GB7251.1《低壓成套開關設備》及JB/T9961《低壓抽出式成套開關設備》國家專業標準，并符合IEC439、VDE0660第五部分等國際專業標準。

　　產品特點：

　　設計緊湊：以較小的空間容納較多的功能單元。
　

　　結構通用性強，組裝靈活：以25mm為模數的C型型材能滿足各種結構形式，防護等級及使用環境的要求。

　　采用標準模塊設計：分別可組成保護，操作，轉換，控制，調節，測定，指示等標準單元，用戶可根據需要任意選用組裝，以200余種組裝件可以組成不同方案的框架結構和組成固定分隔或抽屜單元。

　　安全性：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能。

　　技術性能高：主要參數達到當代國際技術水平。

　　壓縮場地：三化程度高，可大大壓縮儲存和運輸預制的場地。

　　裝配方便：不需要特殊復雜工具。

　　基本參數：

　　額定絕緣電壓                   　　　             660V

　　額定工作電壓電氣性能：                        660V

　　主母線最大工作電流                　　           5500A

　　主母線短時(1S)耐受電流100kA(有效值)

　　主母線短時峰值電流250kA(有效值)

　　配電母線(垂直母線)最大工作電流：1000～1600A

　　配電母線(垂直母線)短時峰值電流：90kA～l76kA(最大值)

　　防護等級IP30/IP40

　　使用條件：

　　本產品分為柜體、手車兩大部分。柜體為鋼板彎制，噴塑后用螺栓組裝而成。按功能特征可分為小母線室、繼電器儀表室、手車室、電纜室和母線室四部分，各部分以接地的金屬隔板分隔。柜體外殼防護等級為IP4X；手車室門打開，防護等級為IP2X。
　　本開關設備具有電纜進出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等主電路方案。母線采用復合絕緣，相間及連接頭配有用阻燃材料注塑而成的絕緣套，主母線相鄰柜間用母線套管隔開，能有效地防止事故蔓延，同時對主母線起到輔助支撐作用。電纜室裝有接地開關、過電壓保護裝置等。

　　觸頭盒前裝有金屬活門，上下活門在手車從斷開/試驗位置運動到工作位置過程中自動開關，當手車反方向運動時自動關閉，與高壓有效隔離。主開關、手車、接地開關及柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足“五防”功能要求。

　　斷路器手車采用絲桿傳動推進機構，超越離合器。絲桿螺母推進機構輕松地操作使手車在試驗位置和工作位置之間移動借助絲桿螺母的自鎖性可使手車可靠的鎖定在工作位置，防止因電動力的作用引起手車竄動而引發事故。超越離合器在手車移動推至試驗位置和推進工作位置時起作用，使操作軸與絲杠軸自動脫離而空轉，可防止誤操作而損壞推進機構。其他手車采用杠桿推進機構。試驗工作位置有定位和鎖定。

　　柜休外形尺寸為：寬×深×(mm)：1400×2800×2650

　　從電纜空架空進出線柜，柜體總深度3000mm。

　　開關柜類型：

　　動力中心柜(PC)

　　采用固定安裝抽出式開關，電流從630A到6300A的各種分?jǐn)嗳萘?，結構先進的斷路器功率因數自動補償柜(MNS-J) 電動機控制中心柜(MCC)

　　1、抽屜式

　　由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的發負苘開關。

　　2、固定式

　　MCC柜功能單元采用固定式安裝插入式斷路器的方式，既具有明顯斷點且增強安全性，同時又具有固定式柜可靠性好的優勢。功能單元用鋼板分隔，互相獨立，單元結構緊湊，容量大，功能強。各類型功能單元可以在一個柜體內單一組裝,也可以混合組裝，其有效高度為72E，可根據方案自由組合。

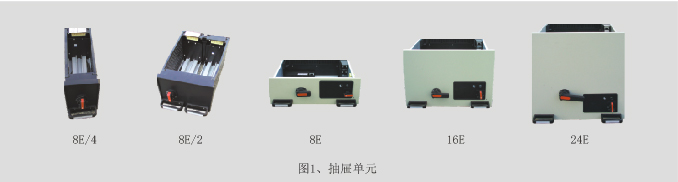

　　抽屜類型：

　　有五種標準尺寸，都是以8E、(200mm)高度為基準：

　　8E/4：在8E高度空間組裝4個抽屜單元。

　　8E/2：在8E高度空間組裝2個抽屜單元。

　　8E：在8E高度空間組裝1個抽屜單元。

　　16E：在16E(400mm)高度空間組裝1個抽屜單元。

　　24E：在24E(600mm)高度空間組裝1個抽屜單元。

　　五種抽屜單元可在一個柜中作單一組裝，也可作混合組裝，一個柜體中作單一組裝最多容納固定單元數見表1。

　　固定式類型：

　　標準尺寸，都足以8E(200mm)高度為基準：

　　8E：在8E高度空間組裝1個抽屜單元。

　　12E：在12E(300mm)高度空間組裝1個抽屜單元。

　　16E：在16E(400mm)高度空間組裝1個抽屜單元。

　　20E：仵20E(500mm)高度空間組裝1個抽屜單元。

　　24E：在24E(600mm)高度守間組裝1個抽屜單元。

　　8E/2：在8E高度空間組裝2個抽屜單元。

　　12E/2在12E(300mm)高度空間組裝2個抽屜單元。

　　各單元可在一個柜中作單一組裝，也可作混合組裝，一個柜體中作單一組裝最多容納抽屜單元數。
