用途:
GCK低壓抽出式開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成,適用于發電廠,變電站,工礦企業等電力用戶作為交流50Hz,最大工作電壓至660V,最大工作電流至4000A的配電系統中,作為動力配電,電動機控制肢照明等配電設備的電能轉換分配控制之用。
特點:
本系列產品具有分?jǐn)嗄芰Ω?,動熱穩定性好,結構先進、合理,電氣方案切合實際,系列性,通用性強,備種方案單元任意組合,一臺柜體所容納的回路較多,節省占地面積,外形美觀,防護等級高,安全可靠,維護方便等優點。
本產品符合IEC439 NEMA ICS2-322標準,也符合GB7251.1《低壓成套開關設備》國家標準和ZBK36001《低壓抽出式成套開關設備》專業標準。
使用壞境條件:
海拔不超過2000m。
周圍空氣溫度不高于+40℃,并且24h內平均溫度不高于+35℃,周圍空氣溫度不低于-5℃。
大氣條件:空氣清潔,相對濕度在溫度為+40℃時不超過50%,在溫度較低時允許有較高的相對濕度,例 如:+20℃時為90%。
沒有火災,爆炸危險,嚴重污穢,化學腐蝕及劇烈震動的場所。
與地面傾斜度不超過5℃
本產品適合以下溫度運輸儲存:-25℃~+55℃,在短時間內(不超過24h)不超過+70℃。
如上述使用條件不能滿足時,應由用戶在訂貨時向制造廠方提出,協商解決。
結構特點:
系列產品的基本柜架組合裝配式結構,柜架的全部構件通過螺釘緊固互相連接成基本框架,再按需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件,組裝成一臺完整的開關柜,本柜有下列特點:
框架采用C形鋼材,利用二維角板定位,螺栓連接無焊接結構從而避免了焊接變形和受力,提高了安裝精度。
框架及零部件安裝孔按模數E=25mm變化。
內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后,采用靜電環氧粉末噴涂。
在動力中心(PC)進線柜內,頂部為水平母線區域,水平母線區域下部為斷路器室,斷路器可配置圍產的CWl,ME等系列,也可根據用戶需要配置國外電氣公司生產的各種斷路器,如:ABB公司生產的F系列斷路器,以及智能化斷路囂。
在一般情況下,PC單元帶有有翻排的主電路(包括母聯),額定電流在630A-1600A時,占據一個外形尺為800×1000×2200(寬×深×高)的柜體。沒有翻排的主電路占據一個外型尺寸為800×800×2200(寬×深×高)的柜體。額定電流在1600A-4000A時,占據一個外形尺寸為1000×1000×2200(寬×深×高)的柜體。沒有翻排的主電路占據一個外形尺寸為1000×800×2200(寬×深×高)的柜體。
動力中心(PC)饋電柜結構與進線柜很相似,饋電電流在630A-1600A時,一個1000×1000×2200(寬×深×高)的柜體可裝二個回路,為上下布置安裝。
電動機控制中心(MCC)開關柜有靠墻安裝和不靠墻安裝二種,其頂部都為水平母線區域,水平母線區域下面為抽屜功能單元區域,該區域的寬度為600mm,安裝抽屜功能單元區域的高為1840mm,當柜體為靠墻安裝時柜的左部為功能單元區域,右部為一個200mm寬的電纜出線區域,柜外形尺寸為800×500×2200(寬×深×高)。當柜體為離墻安裝時,柜體寬度為600mm,電纜出線區在柜體的后部,柜體的外形尺寸為600×800(1000)×2200(寬×深×高)。柜體深度有800和1000二種,我們建議用選用1000深的柜體,以與PC柜深度統一,當抽屜抽出柜外時,柜內帶電部分不外露,安全可靠。
抽屜功能單元與門由主開關的操作機構進行機械連鎖,主開關在合閘位置時門打不開,并且操作機構可采用外加掛鎖鎖定在合閘位置。功能單元隔室之間用金屬板分隔,抽屜具有良好的互換性,并且有工作位置,試驗位置和分離位置。當抽屜推到某個位置時,抽屜自動定位,此時可拉動抽屜左邊的拉板抽屜可解除定位,進入下一個位置,抽屜抽出柜外時還具備防脫落功能。
在電容補償、計量等固定式方案的柜體與抽屜式柜體具有同樣的外觀造型,同樣的水平母線位置。從而保證了抽屜式與固定式柜體能夠并排使用。
母線系統:柜體的母線采用三相五線制,水平母線額定電流在1250A及以下時采用單母線,水平母線額定電流在1250A及以上時采用雙母線,柜與柜之間的水平母線采用連接塊搭接,垂直母線采用鍍鋅板封閉,內部用隔板限制電弧擴散,中性母線設置在柜頂?shù)那安?,保護母線(PE)設置在柜底部,并與柜體的隔板,門相連,從而保證了接地連續性。

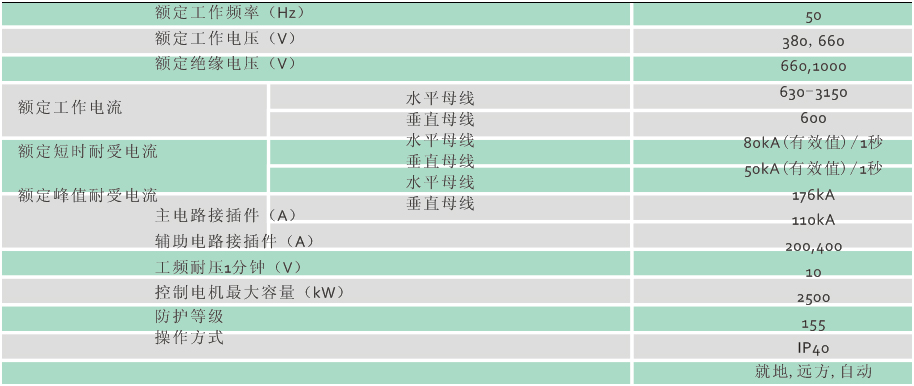

海拔2000米及以下,機械壽命≦30000次。環境溫度::-35℃-+40℃
